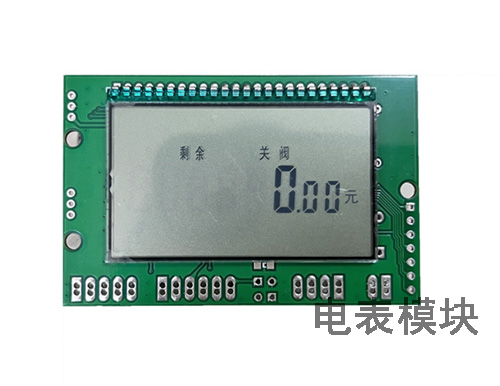

載波電表模塊是一種智能電表模塊,其可以將電表數據通過電網傳輸?shù)郊衅?,再由集中器通過以太網或其它網絡傳輸?shù)胶笈_(tái),后臺進行數據分類和自動控制電表跳閘。載波電表模塊適用于表計分散式安裝場景,具有安裝簡便、成本低、可靠性高等優點。
那電表載波模塊的工作原理是怎樣的?我們可以將之總結為載波信號的產生、調制和解調三個過程。
首先是首先是載波信號的產生。電表載波模塊通過將輸入的電信號轉換為特定頻率的載波信號。常見的載波頻率一般在20kHz~500kHz之間,可以根據具體的需求選擇合適的載波頻率。載波信號的產生主要通過頻率合成電路實現,該電路通過將輸入的時鐘信號經過一系列的頻率合成處理,從而形成所需要的載波頻率。
其次是數據信號的調制。數據信號調制是將需要傳輸?shù)臄?shù)據信號嵌入到載波信號中的過程。常見的調制方式主要有頻移鍵控調制(FSK)和正弦波調制(OOK)。在頻移鍵控調制中,數據信號通過改變載波信號的頻率來表示不同的數據位。而在正弦波調制中,數據信號通過改變載波信號的幅度來表示不同的數據位。調制完成后,數據信號就被調制到載波信號上,可以通過電力線傳輸?shù)竭h(yuǎn)程抄表設備。
再次是數據信號的解調。數據信號的解調是將在載波信號中調制的數據信號恢復成原始的數據信號。解調過程主要通過解調電路來完成。解調電路一般包括濾波、放大和整形等功能,其主要作用是將載波信號中的數據信號分離出來并恢復成原始的數字信號。解調完成后,數據信號就可以被遠程抄表設備接收并進行相應的處理和分析。
